夜爽8888视频在线观看,亚洲欧洲久久av,日本一区二区三区爆乳,亚洲国产欧美人成

在特制容器中制作好卡拉膠膠體，保持靜置時間相同，準(zhǔn)備測試。

對TA.XTC質(zhì)構(gòu)儀進行重量校準(zhǔn)后，樣品放置在承重平臺上中心處，正對探頭的中心下，實驗開始。

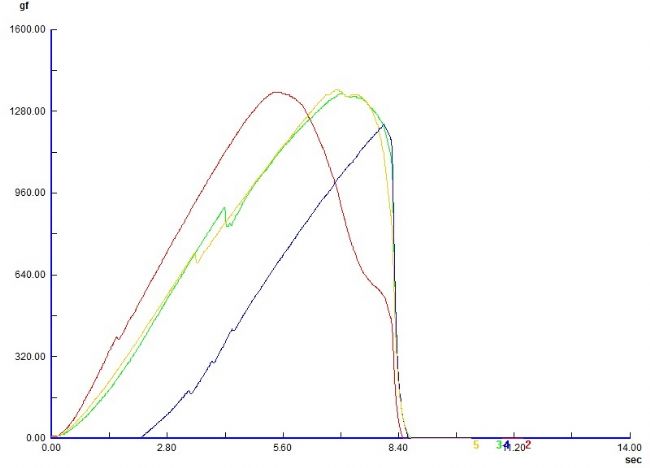

一旦感應(yīng)到3g力，探頭開始以0.5 mm/s穿刺樣品，直到達到穿刺深度4mm。從這點后探頭開始以5.0 mm/s回撤，回到初始點位置。樣品對探頭的阻力可以表達出樣品的凝膠強度，用最大力來表示，最大力所對應(yīng)的距離為樣品的破裂距離。從F—t圖中看出，同一樣品之間的破裂強度基本相同，從F-s圖中看出，雖然最大力相同，但是達到最大力時的位移是不同的，這主要是由以下兩個原因造成：①雖然已盡量保證樣品為同一高度，但仍無法完全統(tǒng)一，造成觸發(fā)點位移就不同，對于本身下壓距離就很小的4mm而言影響較大，這點可通過求得探頭深入樣品達最大力時的絕對位移比較（見下表最后一列），以排除樣品高度對試驗結(jié)果的影響；②樣品本身內(nèi)部結(jié)構(gòu)不夠均一，達到最大力時的位移不在同一位置。

數(shù)據(jù)分析主要分析曲線最大力、最大力對應(yīng)位移及刺入深度。

1種樣品，進行4次重復(fù)的分析結(jié)果(+/-SD.)（不合適數(shù)據(jù)已剔除）。樣品A第一次分析的樣品高度是16.57，破裂強度的最大力是1354.00，破裂位移的最大力對應(yīng)位移是13.87，破裂距離的最大力對應(yīng)刺入樣品內(nèi)深度是2.7；第二次分析的樣品高度是20.10，破裂強度的最大力是1350，破裂位移的最大力對應(yīng)位移是16.63，破裂距離的最大力對應(yīng)刺入樣品內(nèi)深度是3.47；第三次分析的樣品高度是19.18，破裂強度的最大力是1230，破裂位移的最大力對應(yīng)位移是15.21，破裂距離的最大力對應(yīng)刺入樣品內(nèi)深度是3.97；第四次分析的樣品高度是22.88，破裂強度的最大力是1366，破裂位移的最大力對應(yīng)位移是19.46，破裂距離的最大力對應(yīng)刺入樣品內(nèi)深度是3.42；破裂距離的最大力的平均值為1325±55.16，破裂距離的最大力對應(yīng)刺入樣品內(nèi)深度的平均值是3.39±0.52。

注意：此應(yīng)用研究已經(jīng)被設(shè)計，但必須注意實驗結(jié)果可能被樣品的形狀、尺寸等因素干擾。也可以采取不同的實驗方法。
